Emisor FM (Kogawa)

Se trata de un proyecto de Tetsuo Kogawa (www.translocal.jp).

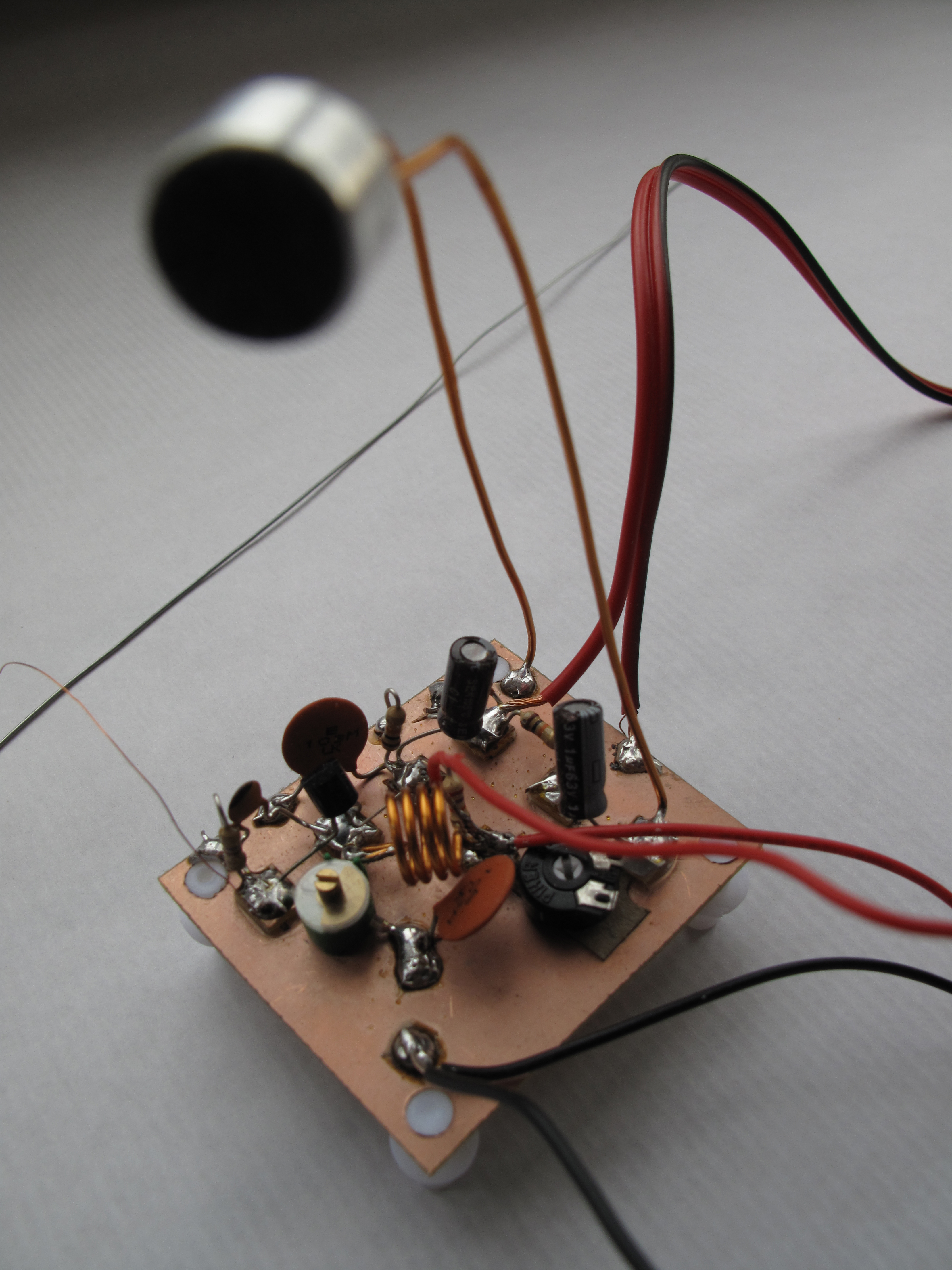

Con unos elementos mínimos, puede montarse un emisor de FM cuyas emisiones podrán sintonizarse con cualquier receptor de FM que opere en la banda comercial. Su alcance es muy limitado, quizás unas decenas de metros, y la frecuencia no es muy estable. Cabe destacar el procedimiento de ensamblaje de los componentes que propone Kogawa, porque es muy intuitivo,  apropiado para quienes no estén familiarizados con los circuitos electrónicos. La señal  de audio a emitir puede proceder de un micrófono Electret, o bien una entrada de línea.

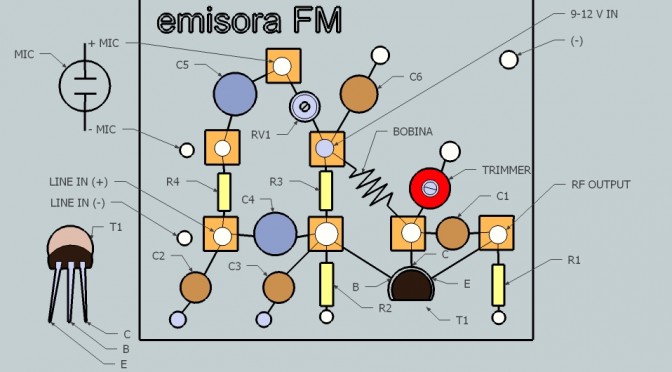

EMISORA FM Componentes:

-R1 470
-R2 10K
-R3 27K
-R4 10K
-RV1 10K
Cerámicos:
-C1 10pF (100)
C2 1000pF (102)
-C3 0,01uF (103)
-C6 0,01uF (103)
Electrolíticos:
-C4 1uF
-C5 1uF
Transistor:
-T1 BC337
-1 TRIMMER 10-20 PF
-1 Micrófono ELECTRET
-Conexión pila 9V
-Conector Minijack macho (mon)

– Bobina: enrollar 5 vueltas de alambre de cobre esmaltado de 1mm de grueso, por ejemplo alrededor de un lápiz, quitar el lápiz y dejar un espacio de 1mm aprox. entre espiras (como un muelle).

La antena que propone Kogawa ,o algo similar, se conecta en RF output.
