Optotheremin

El theremin es un instrumento electrónico que traduce en señal audible las distorsiones producidas por el cuerpo humano en un campo electromagnético.

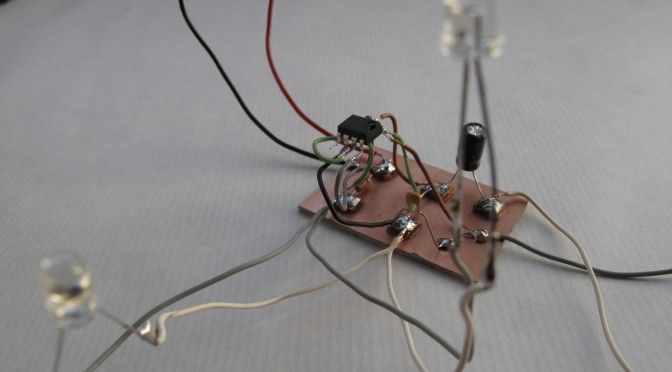

De forma análoga pero más sencilla, este  optotheremín traduce en variaciones de frecuencia sonora las variaciones de luminosidad que reciben dos fototransistores.

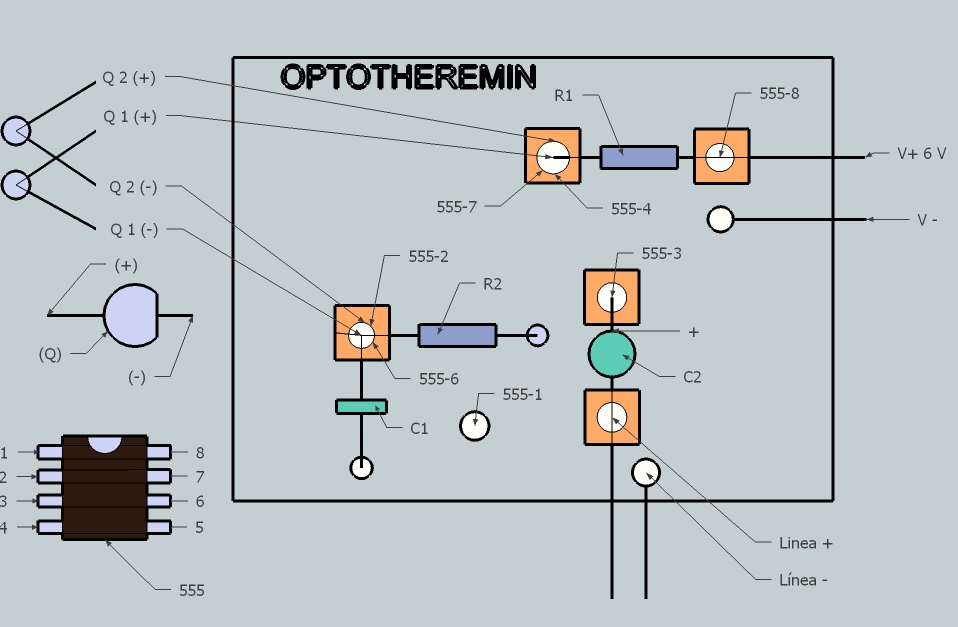

OPTOTHEREMIN

R1 10K
R2 1M

C1 0,0047uF
C2 100uF electrol

CI TL 555
ZÓCALO 8pines

T1 Fototransistor BPW 14
T2 Fototransistor BPW 14

Minijack hembra (mon)
portapilas 4,5V (3×1,5AA)

optotheremin PDF
