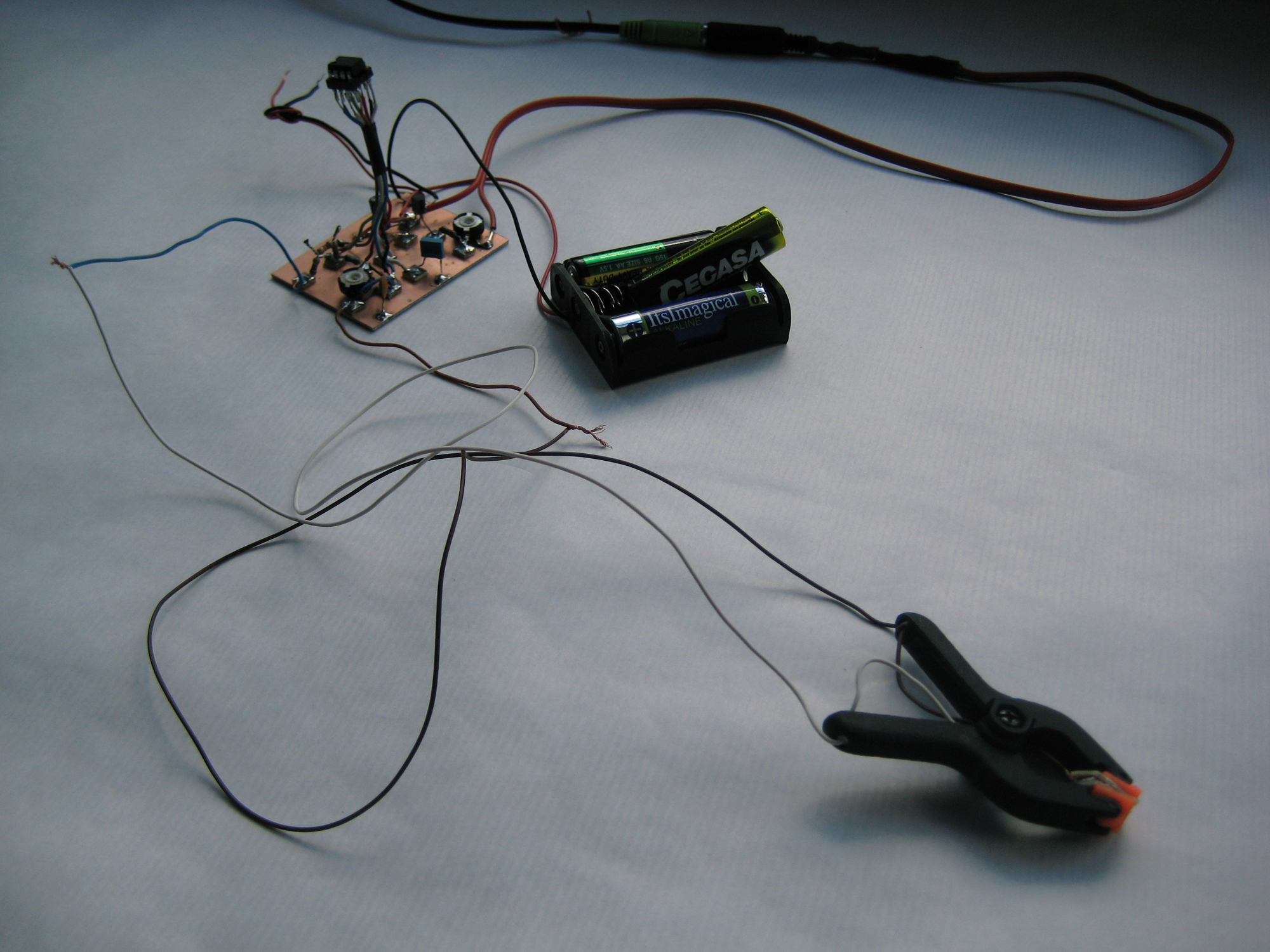

Bio-feedback

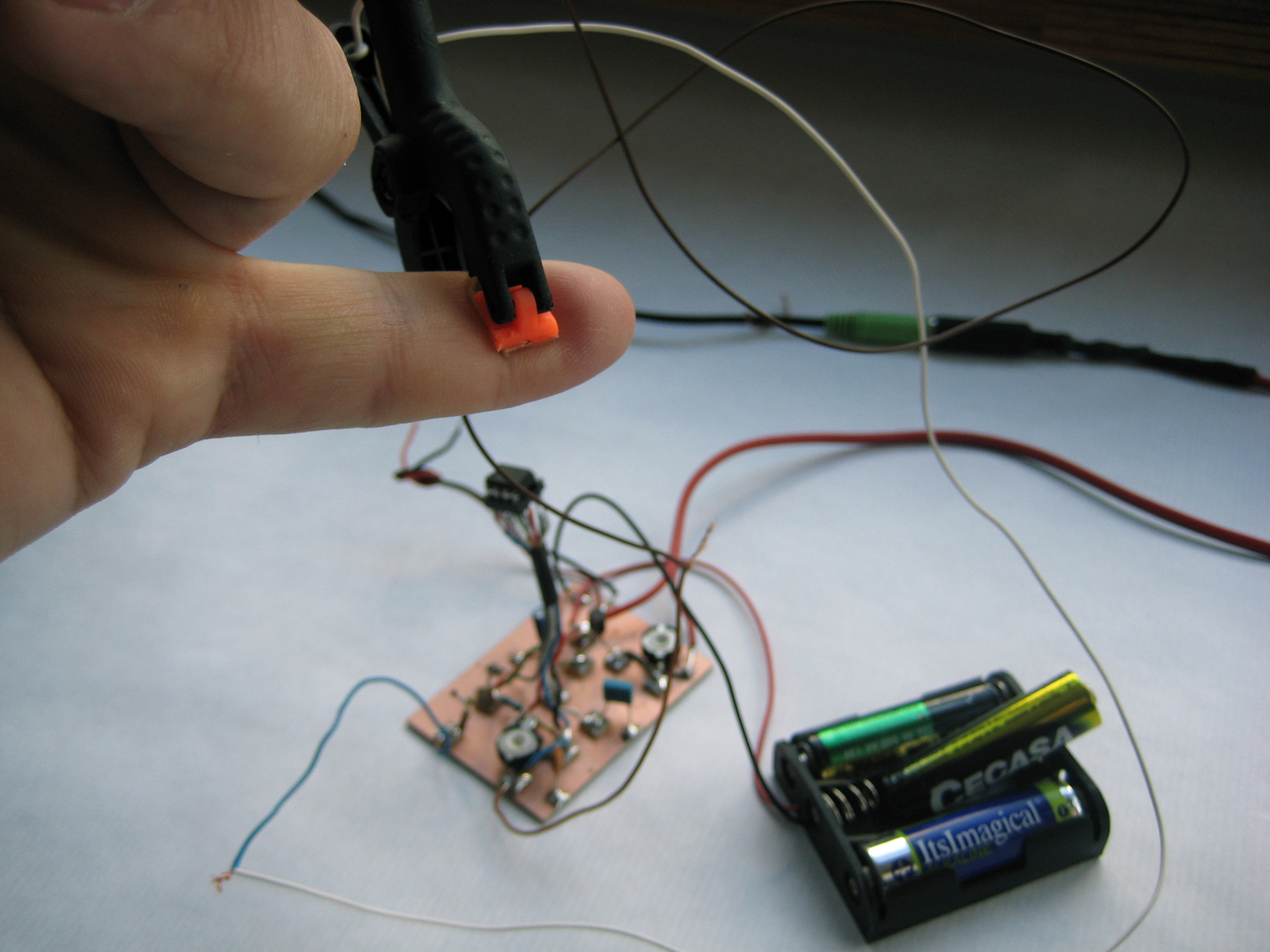

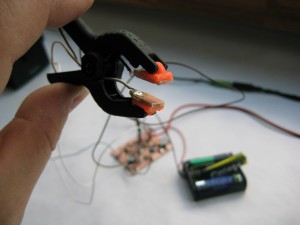

El circuito integrado está conectado a los componentes que le rodean de modo que la salida provoca una onda cuadrada cuya frecuecia es perceptible. El transistor T1 da la señal ampliada por un pequeño altavoz, que emite un pitido. La altura del tono se puede ajustar con el P1 de la resistencia corporal. Elige una frecuencia de tono que te guste. La potencia del tono se ajusta con P2. ¿Qué ocurre si empiezas a excitarte? la resistencia del cuerpo bajará, y como consecuencia de ello el pitido será más alto.  Intenta relajarte para bajar el tono. (Revista Elektor, colección I-Trixx)



¡PRECAUCIÓN!

NO ES CONVENIENTE CONECTARSE SI SE LLEVA MARCAPASOS CARDIACO

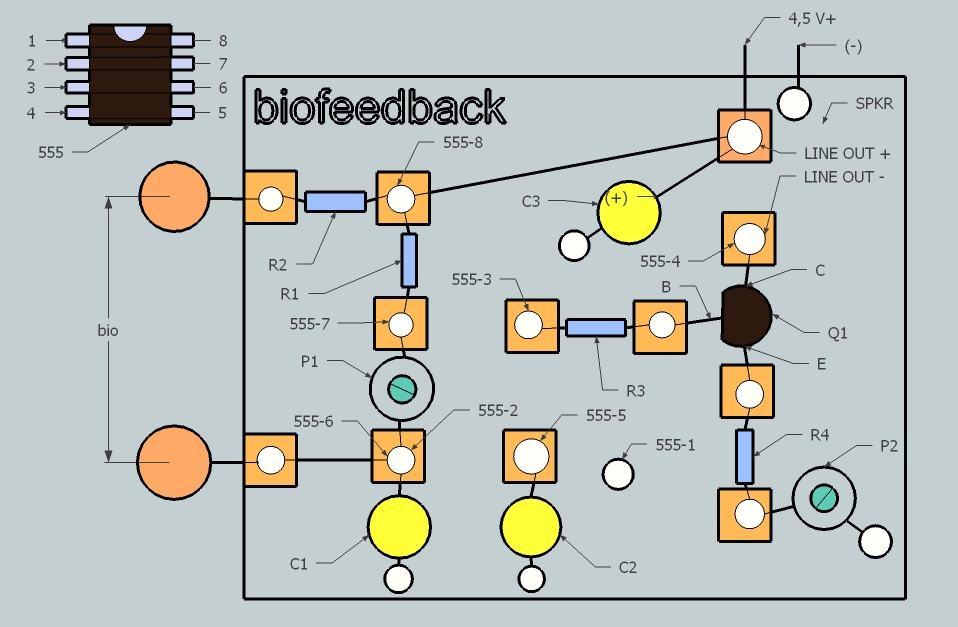

BIOFEEDBACK, componentes:
Resistores:
-R1 270K
-R2 22K
-R3 4K7
-R4 220
-RV1 250K
-RV2 1K
Condensadores:
-C1 6n8
-C2 10n
-C3 10uF (10V)electrol
Transistor:
-T1 BC547B
Circuito Integrado:
-CI (7)555
-ZÓCALO 8 pines
-Minijack hembra(mon)
-portapilas 4,5V (3×1,5AA)
